Beschleunigungssensoren
1-achsige Beschleunigungssensoren

Model Messbereich [g] Beschreibung Spannungs-versorgung Ausgang Abmessungen [mm] Anschluss Temperaturbereich
GP-Serie ±4, ±10, ±25 analoger Sensor +5 VDC, opt. + 6 bis 36 VDC 0,5 - 4,5 V 19,8 x 44,5 x 27,2 1,95 m Kabel mit 5-Pin Sockel -40/+85°C, optional          -40/+105°C

3-achsige Beschleunigungssensoren

Model Messbereich [g] Beschreibung Spannungs-versorgung Ausgang Abmessungen [mm] Anschluss Temperaturbereich
GP-Serie ±4, ±10, ±25 analoger Sensor +5 VDC, opt. + 6 bis 36 VDC 0,5 - 4,5 V 19,8 x 44,5 x 27,2 1,95 m Kabel mit 5-Pin Sockel -40/+85°C, optional          -40/+105°C
TG-Serie ±2, ±10 analoger Sensor +3,3 bis +5,5 VDC 0,5 - 4,5 V 56,8 x 36,5 x 28,1 0,91 m Kabel -40/+85°C


1-achsige Beschleunigungssensoren
Model Messbereich [g] Beschreibung Spannungs-versorgung Ausgang Abmessungen [mm] Anschluss Temperaturbereich
1010L 2 to 200 20 Pin Chip Carrier +5 VDC Digital Pulse Density 8,89² x 4,3 SMD Leadless -55/+125°C
1010J 2 to 200 20 Pin Chip Carrier +5 VDC Digital Pulse Density 8,89² x 4,3 SMD "J-Lead" -55/+125°C
1210L 5 to 400 20 Pin Chip Carrier +5 VDC ±4V Differential 8,89² x 4,3 SMD Leadless -55/+125°C
1210J 5 to 400 20 Pin Chip Carrier +5 VDC ±4V Differential 8,89² x 4,3 SMD "J-Lead" -55/+125°C
1221L 2 to 400 20 Pin Chip Carrier +5 VDC Low Noise, ±4V Differential 8,89² x 4,3 SMD Leadless -55/+125°C
1221J 2 to 400 20 Pin Chip Carrier +5 VDC Low Noise, ±4V Differential 8,89² x 4,3 SMD "J-Lead" -55/+125°C
TB1010  Zubehör: SMD Test Board Kit für Modell 1010 Digitaler Beschleunigungssensor
TB1010  Zubehör: SMD Test Board Kit für Modell 1210 und 1221 Analoger Beschleunigungssensor

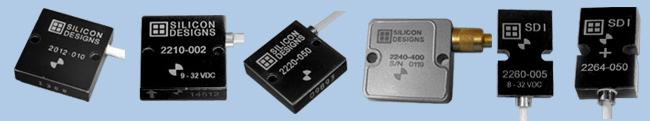

1-achsige Beschleunigungssensoren im Gehäuse
Model Messbereich [g] Beschreibung Spannungs-versorgung Ausgang Abmessungen [mm] Anschluss

Temperaturbereich
2010 2 to 200 Sensoren für 3320 +5 VDC Digital Pulse Density 25,4² x 7,6 99 cm, 4-Draht-kabel/Stecker -55/+125°C
2012 2 to 400 Analoge Sensoren +5 VDC ±4V Differential 25,4² x 7,6 99 cm, 4-Draht-kabel/Stecker -55/+125°C
2210 2 to 400 Analoge Sensoren +9 to +32VDC ±4V Differential 25,4² x 7,6 99 cm, 4-Draht-kabel/Stecker -40/+85°C
2220 2 to 200 Analoge Sensoren +9 to +32VDC ±4V Differential 25,4² x 7,6 99 cm, 4-Draht-kabel/Stecker -55/+125°C
2240 2 to 200 Analogmodule, hermetisch dicht +9 to +32VDC ±4V Differential 25,4² x 7,6 4-Pin Sockel  -55/+125°C
2260 2 to 400 Analog Module +8 to +32VDC ±4V Differential 25,4 x 16,0 x 7,6 99 cm, 4-Draht-kabel/Stecker -40/+85°C
2264 5 to 200 Analog Module +6 to +22VDC ±500mV Differential 25,4 x 16,0 x 7,6 99 cm, 4-Draht-kabel/Stecker -40/+85°C
2230 Zubehör: Anodisierter Aluminumblock Für de orthogonale Montage von bis zu 3 einachsigen Module
2235 Zubehör: Anodisierter Aluminumblock für ein einachsiges Modul für #10-32 Montage .

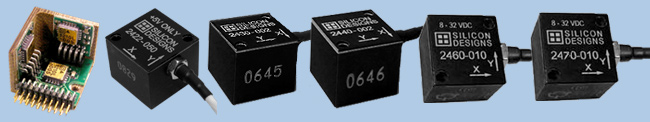

3-achsige Beschleunigungssensoren im Gehäuse
Model Messbereich [g] Beschreibung Spannungs-versorgung Ausgang Abmessungen [mm] Anschluss Temperaturbereich
2412 5 to 100 3-achsig, offener Rahmen +5 VDC ±4V Differential 30,48² x 25,4 Flachbandkabel -40/+85°C
2420 2 to 200 3-achsige Module für Modell 3320 +5 VDC Digital Pulse Density 25,4² x 21,1 99 cm, 6-Draht-kabel -55/+125°C
2422 2 to 200 Triax Module +5 VDC ±4V Differential 25,4² x 21,1 99 cm, 6-Draht-kabel -55/+125°C
2430 2 to 200 Triax Module ±11 to ±15VDC ±5V Single Ended 25,4² x 21,1 99 cm, 6-Draht-kabel -40/+85°C
2440 2 to 200 Triax Module ±11 to ±15VDC ±5V Single Ended 25,4² x 21,1 99 cm, 6-Draht-kabel -55/+125°C
2460 2 to 400 Triax Module +8 to +32VDC ±4V Differential 25,4² x 21,1 99 cm, 6-Draht-kabel -40/+85°C
2470 2 to 400 Triax Module +8 to +32VDC ±4V Differential 25,4² x 21,1 99 cm, 6-Draht-kabel -55/+125°C


Datenerfassungssysteme
Model Messbereich [g] Beschreibung Spannungs-versorgung Ausgang Abmessungen [mm] Anschluss Temperaturbereich
3310 2 to 100 Schocklogger, interne Sensoren 2 D-Cell Batterien RS232C für PC Win9X/NT4.0/2000/XP 88,9 x 114,3 x 55,9 DB-9 RS232C Kabel -20/+60°C
3320 2 to 200 Schocklogger, interne Sensoren 2 D-Cell Batterien RS232C für PC Win9X/NT4.0/2000/XP 88,9 x 114,3 x 55,9 DB-9 RS232C Kabel -40/+65°C
3901  Kabel verbindet bis zu 3 2010 Beschleunigungssensoren mit dem 3320 Schocklogger
